گھنٹہ گھر I- برائے ڈیجیٹل کلاک


(امیر سیف اللہ سیف)
Written by: Amir Saifullah Saif

اس مفید پروجیکٹ کو بنا کر آپ اپنے ڈیجیٹل کلاک سے ہر گھنٹے بعد ایک بیپ Beep کی آواز میں گھنٹہ گزرنے کا اعلان سن سکتے ہیں۔

اس سرکٹ کے کام کرنے کی بنیاد یہ حقیقت ہے کہ جب ڈیجیٹل کلاک پر ایک گھنٹہ مکمل ہو جاتا ہے تو اس کے اکائی اور دہائی منٹ ظاہر کرنے والے ڈسپلے پر دو صفر 00 نمودار ہو جاتے ہیں۔ ایسا صرف ایک گھنٹے میں ایک ہی مرتبہ ہوتا ہے۔ اس صورت میں اکائی اور دہائی منٹ ڈسپلے آئوٹ پٹ سیگمنٹ f پر لاجک لیول 0 اور سیگمنٹٹ g پر لاجک لیول 1 ہوتا ہے۔ یہ حقیقت ذیل میں دی گئی جدول سے واضح ہے۔

جدول : اکائی منٹ ڈسپلے آئوٹ پٹ

                                                    ڈسپلے سیگمنٹ
ڈجٹ a b c d e f g
0 0 0 0 0 0 0 1
1 1 0 0 1 1 1 1
2 0 0 1 0 0 1 0
3 0 0 0 0 1 1 0
4 1 0 0 1 1 0 0
5 0 1 0 0 1 0 0
6 0 1 0 0 0 0 0
7 0 0 0 1 1 1 1
8 0 0 0 0 0 0 0
9 0 0 0 0 1 0 0

نوٹ: یہ جدول کامن اینوڈ نوعیت کے ڈسپلے کے لئے ہے۔
کامن کیتھوڈ نوعیت کے ڈسپلے کے لئے لاجک 0 کی جگہ لاجک 1
پڑھا جائے اور اسی طرح لاجک 1 کی جگہ لاجک 0 پڑھا جائے۔

جدول سے یہ بھی واضح ہے کہ ڈسپلے آئوٹ پٹ سیگمنٹ f اور g پر لاجک لیول کی یہ صورت بقیہ کسی ہندسے کے ڈسپلے ہونے سے پیدا نہیں ہوتی۔اسی لاجک کیفیت کو استعمال کرتے ہوئے ہم ایسا سرکٹ تشکیل دے سکتے ہیں جو عین اسی وقت روبہ عمل ہو اور اس وقت تک رو بہ عمل رہے جب تک یہ کیفیت برقرار رہے۔ شکل میں ایسا ہی ایک سرکٹ دکھایا گیا ہے۔

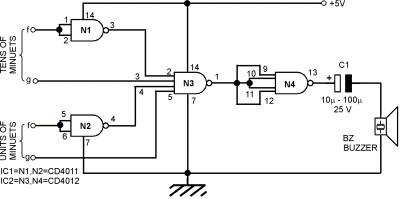

گھنٹہ گھر I کا سرکٹ ڈایا گرام برائے ڈیجیٹل کلاک

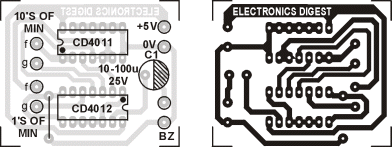

ڈایا گرام کے نیچے گھنٹہ گھر I کے لئے پر نٹڈ سرکٹ بورڈ اصل سائز میں دکھایا گیا ہے - سا تھ ہی پر نٹڈ سرکٹ بورڈ پر گھنٹہ گھر I کے اجزا کی ترتیب بھی دکھائی گئی ہے -

اس سرکٹ میں سی موس آئی سی 4011 اور 4012 استعمال کئے گئے ہیں۔ سرکٹ ڈایا گرام میں دکھائے گئے گیٹ N1 اور N2 آئی سی 4011 کے اور گیٹ N3 اور N4 آئی سی 4012 کے ہیں۔ گیٹ N1 اور N2 دو ان پٹ نینڈ گیٹ ہیں جن کی دونوں ان پٹس کو باہم جوڑ دیا گیا ہے۔ ان دونوں ان پٹس سے کلاک آئی سی کی اکائی منٹ اور دہائی منٹ کی سیگمنٹ f آئوٹ پٹس جوڑی جائیں گی۔ باقی کنیکشن سرکٹ ڈایا گرام میں واضح کئے گئے ہیں جن کو سمجھنا آپ کے لئے مشکل نہیں ہوگا۔

سرکٹ کا عمل اس طرح ہے کہ جب کلاک ڈسپلے پر منٹ کے ہندسے (اکائی اور دہائی) 00 ہوں گے تو دونوں ڈجٹس کے f سیگمنٹ لاجک 0 پر جبکہ ان کے g سیگمنٹ لاجک 1 پر ہوں گے۔ یہ کیفیت بقیہ کسی بھی وقت نمودار نہیں ہوتی چنانچہ اس کیفیت کے نمودار ہونے پر گیٹ N3 کی آئوٹ پٹ لو ہو جائے گی۔ اس گیٹ کی آوٹ پٹ لو ہونے پر گیٹ N4 کی آئوٹ پٹ ہائی ہو جائے گی اور بذر بجنا شروع ہو جائے گا۔

آپ دیکھ رہے ہیں کہ گیٹ N4 کی آئوٹ پٹ اور بذر کے درمیان ایک کپیسیٹر لگا یا گیا ہے۔ اس کپیسیٹر کا کام یہ ہے کہ بذر کو مسلسل بجنے سے روکا جائے۔ آپ یہاں پر 10uF سے 100uF تک کی قدر کا کپیسیٹر استعمال کر سکتے ہیں۔ کپیسیٹر کی قدر زیادہ ہوگی تو بذر زیادہ دیر تک آواز دے گا اور اگر کپیسیٹر کی قدر کم ہوگی تو بذر سے آنے والی آواز بھی کم وقفے کے لئے سنائی دے گی۔

فہرست اجزاء

( گھنٹہ گھر I )
رزسٹرز
  استعمال نہیں کیا گیا
کپیسیٹر
  C1 = 10-100u الیکٹرولائیٹک (تفصیل مضمون میں دیکھیں)
  C2 = 10n سرامک یا پولی ایسٹر
  C4 = 100u الیکٹرولائیٹک
سیمی کنڈکٹرز
  N1, N2 = 4011 سی موس آئی سی
  N3, N4 = 4012 سی موس آئی سی
  D1 = 1N4148 سگنل ڈائیوڈ
  BZ = 6V پیزو سرامک بذر
